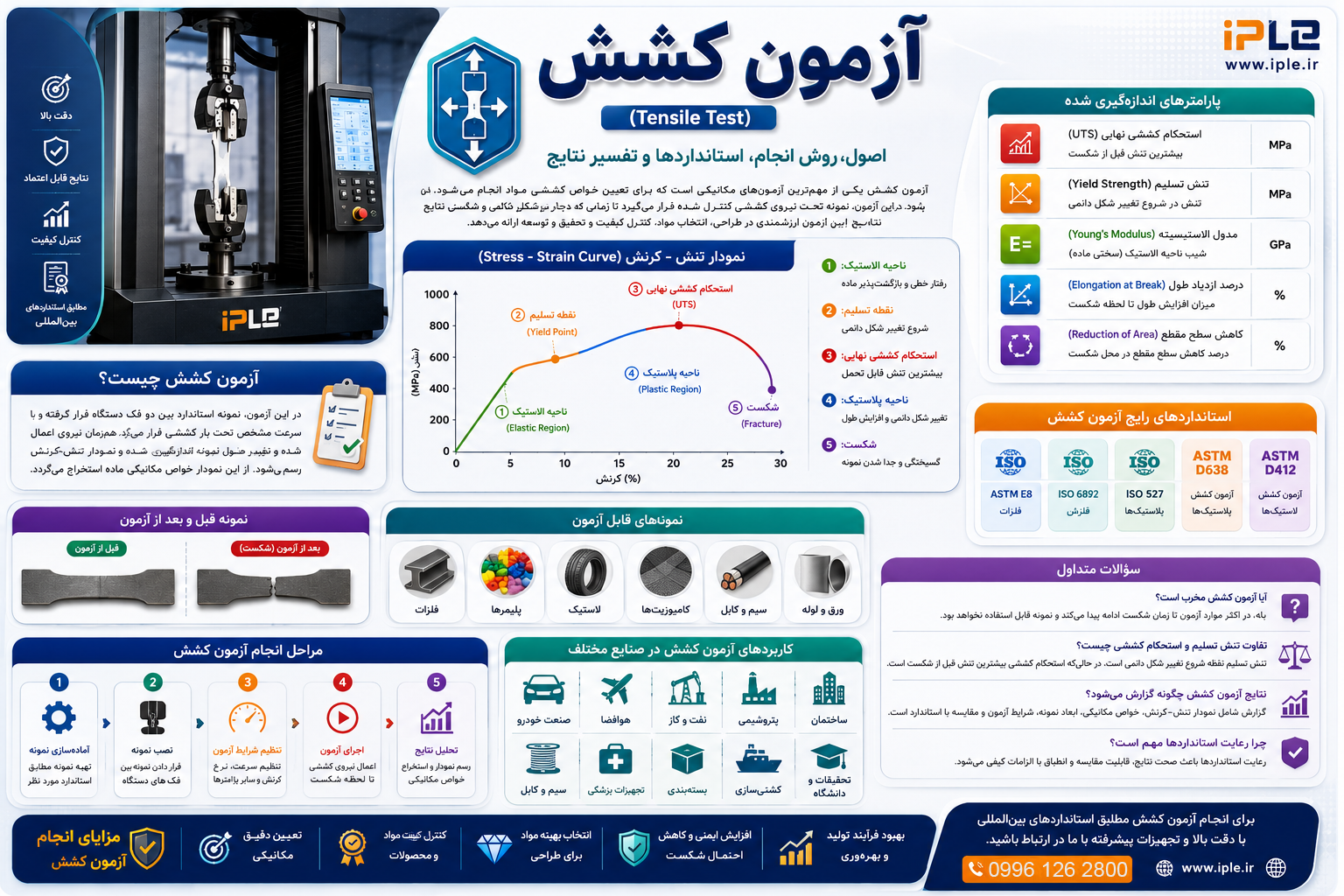

آزمون کشش (Tensile Test) چیست؟ اصول، روش انجام، استانداردها و کاربردها

آزمون کشش (Tensile Test) یکی از مهم‌ترین و پرکاربردترین آزمون‌های مکانیکی برای تعیین رفتار مواد در برابر نیروی کششی است. در این آزمون، نمونه تحت یک نیروی کششی کنترل‌شده قرار می‌گیرد تا زمانی که دچار تغییر شکل دائمی یا شکست شود. اطلاعات حاصل از این آزمون، معیار اصلی مهندسان برای انتخاب مواد، طراحی قطعات صنعتی، کنترل کیفیت و ارزیابی عملکرد محصولات در شرایط کاری مختلف محسوب می‌شود.

تقریباً تمامی صنایع از جمله خودروسازی، هوافضا، نفت و گاز، پتروشیمی، ساختمان، صنایع پلیمر، تولید لوله و اتصالات، کابل، سیم، بسته‌بندی، تجهیزات پزشکی و صنایع فلزی برای ارزیابی کیفیت مواد اولیه یا محصولات نهایی از آزمون کشش استفاده می‌کنند. نتایج این آزمون امکان مقایسه دقیق خواص مکانیکی مواد مختلف را فراهم کرده و نقش مهمی در تضمین ایمنی و دوام محصولات دارد.

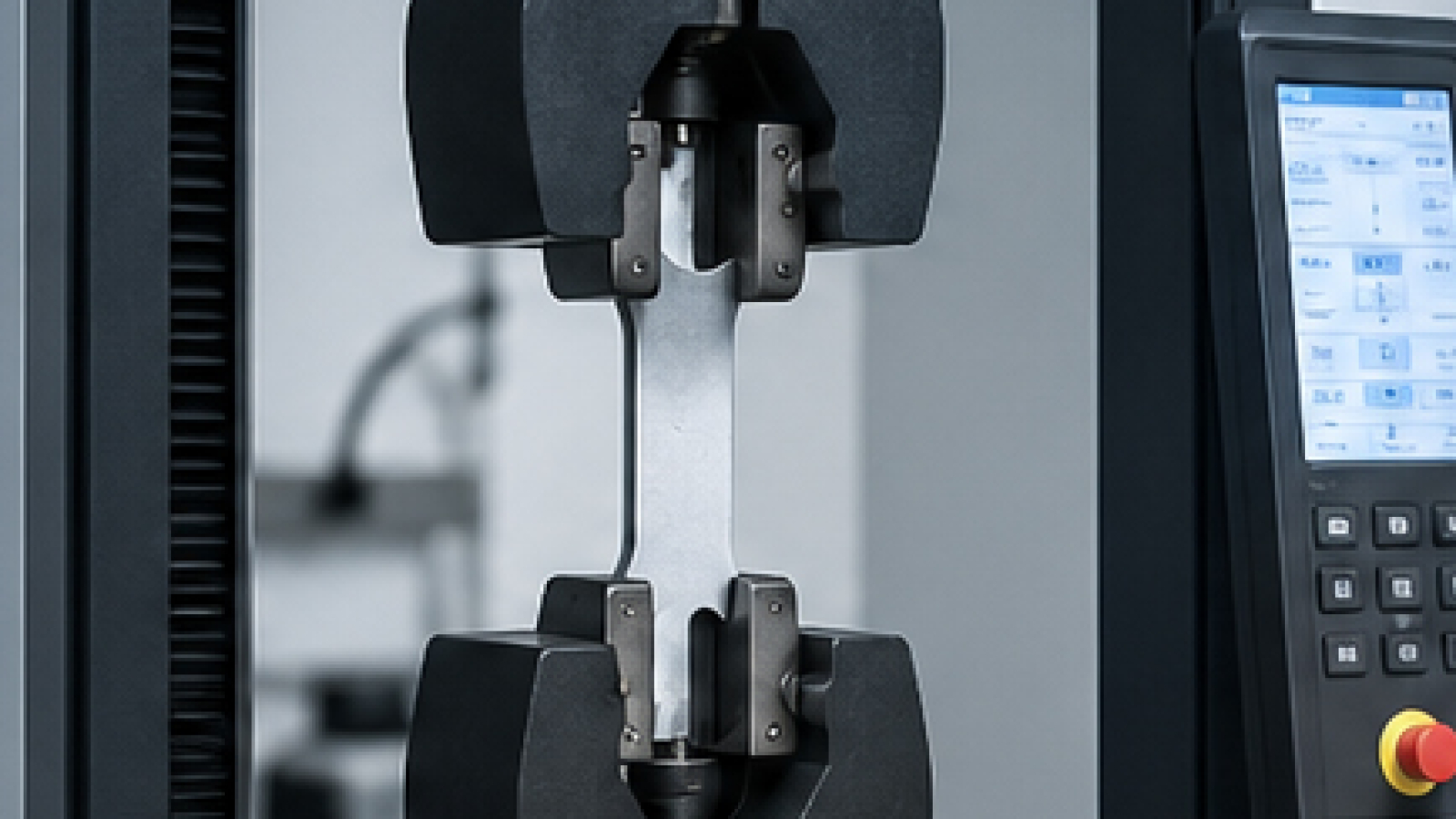

در آزمون کشش، نمونه استاندارد بین دو فک دستگاه قرار گرفته و با سرعت مشخص تحت بار کششی قرار می‌گیرد. هم‌زمان، مقدار نیروی اعمال‌شده و میزان تغییر طول نمونه توسط سیستم اندازه‌گیری ثبت شده و نرم‌افزار دستگاه نمودار تنش-کرنش (Stress-Strain Curve) را رسم می‌کند. این نمودار اطلاعات ارزشمندی درباره رفتار الاستیک و پلاستیک ماده ارائه می‌دهد.

هدف از انجام آزمون کشش

هدف اصلی آزمون کشش، تعیین خواص مکانیکی ماده تحت بار کششی است. نتایج این آزمون نشان می‌دهد که ماده تا چه میزان می‌تواند قبل از شکست تغییر شکل دهد و حداکثر نیروی قابل تحمل آن چقدر است. این اطلاعات در طراحی مهندسی، کنترل کیفیت، انتخاب مواد اولیه و بررسی انطباق محصول با استانداردهای بین‌المللی استفاده می‌شود.

• اندازه‌گیری استحکام کششی نهایی (Ultimate Tensile Strength)
• تعیین تنش تسلیم (Yield Strength)
• محاسبه مدول الاستیسیته (Young's Modulus)
• اندازه‌گیری درصد ازدیاد طول (Elongation)
• بررسی رفتار الاستیک و پلاستیک مواد
• ارزیابی شکل‌پذیری و چقرمگی
• کنترل کیفیت محصولات تولیدی
• مقایسه خواص مکانیکی مواد مختلف

اصل انجام آزمون کشش

در این آزمون، نمونه مطابق ابعاد تعیین‌شده در استاندارد تهیه می‌شود. سپس نمونه بین فک‌های دستگاه آزمون کشش قرار گرفته و نیروی کششی با سرعت مشخص و یکنواخت اعمال می‌شود. سیستم اندازه‌گیری نیرو و جابه‌جایی به‌صورت پیوسته اطلاعات را ثبت می‌کند تا در نهایت نمودار کامل تنش-کرنش تولید شود. آزمون تا زمان شکست نمونه ادامه پیدا می‌کند و تمامی پارامترهای مکانیکی از روی داده‌های ثبت‌شده استخراج می‌شوند.

پارامترهای اندازه‌گیری شده در آزمون کشش

نمونه‌های قابل آزمون

آزمون کشش تقریباً برای تمامی مواد مهندسی قابل انجام است، البته شکل نمونه، ابعاد و شرایط آزمون بر اساس استاندارد مربوط به هر ماده تعیین می‌شود.

• فولاد و آلیاژهای فلزی
• آلومینیوم و آلیاژهای سبک
• مس و برنج
• پلیمرها و پلاستیک‌ها
• لاستیک و الاستومرها
• کامپوزیت‌ها
• ورق‌های فلزی
• میلگرد و مفتول
• سیم و کابل
• الیاف نساجی
• چوب و فرآورده‌های چوبی

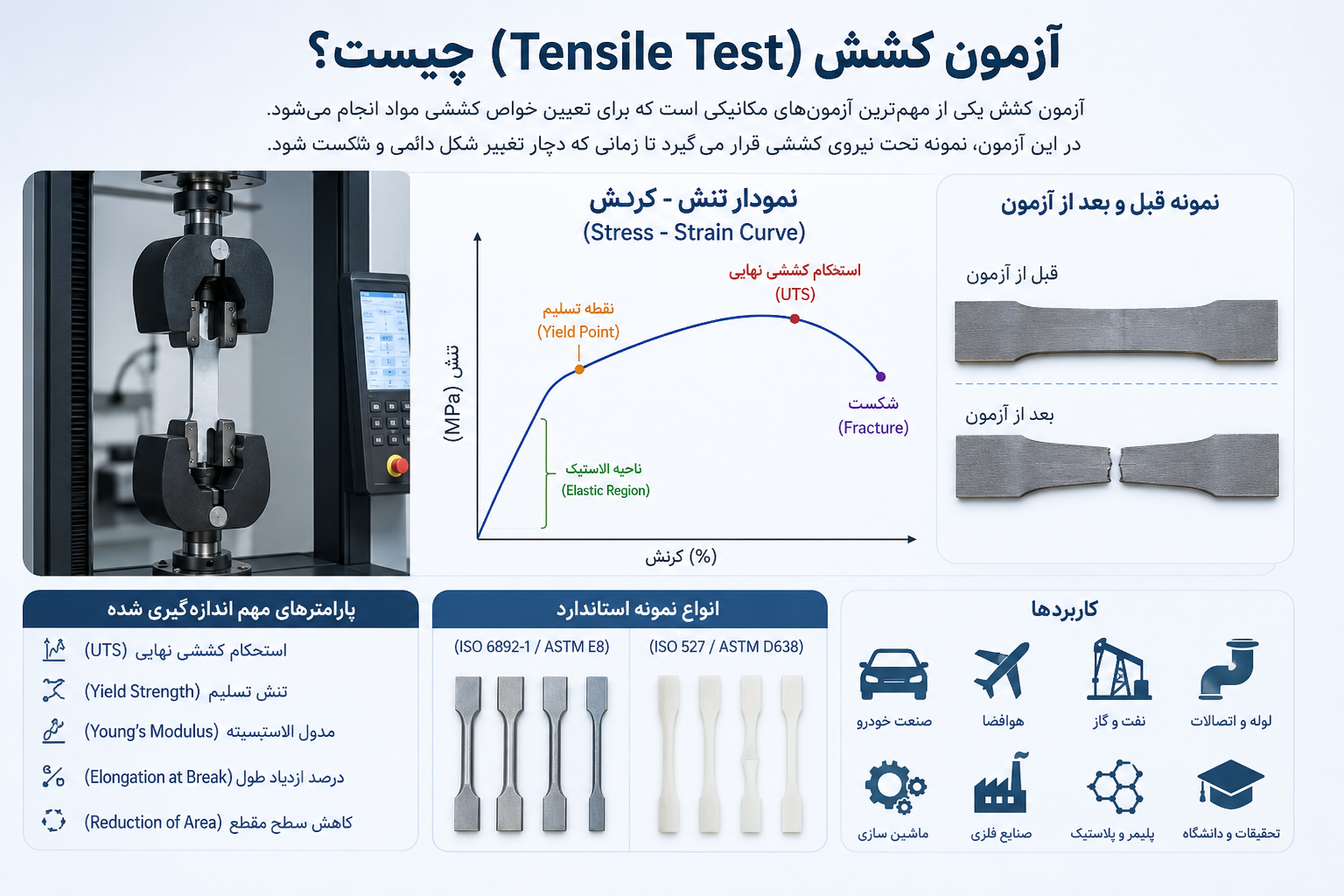

نمودار تنش - کرنش (Stress - Strain Curve)

مهم‌ترین خروجی آزمون کشش، نمودار تنش-کرنش است. این نمودار رفتار مکانیکی ماده را از لحظه شروع اعمال نیرو تا زمان شکست نمایش می‌دهد و تقریباً تمامی خواص مکانیکی ماده از روی آن استخراج می‌شود. مهندسان طراحی، کنترل کیفیت و پژوهشگران از این نمودار برای تحلیل عملکرد مواد در شرایط واقعی استفاده می‌کنند.

در محور افقی نمودار، کرنش (Strain) یا میزان تغییر طول نسبی نمونه قرار دارد و محور عمودی بیانگر تنش (Stress) یا نیروی وارد شده بر واحد سطح است. با افزایش نیروی کششی، ماده مراحل مختلفی را طی می‌کند که هر یک بیانگر رفتار متفاوت ماده در برابر بارگذاری است.

۱- ناحیه الاستیک (Elastic Region)

در ابتدای آزمون، ماده رفتار الاستیک دارد؛ یعنی با افزایش نیرو، تغییر طول ایجاد می‌شود اما پس از حذف نیرو، نمونه به ابعاد اولیه خود بازمی‌گردد. در این بخش رابطه بین تنش و کرنش تقریباً خطی بوده و از قانون هوک پیروی می‌کند. شیب این قسمت از نمودار همان مدول الاستیسیته یا مدول یانگ (Young's Modulus) است که نشان‌دهنده سختی ماده محسوب می‌شود.

۲- نقطه تسلیم (Yield Point)

با ادامه افزایش نیرو، ماده به نقطه‌ای می‌رسد که تغییر شکل دائمی آغاز می‌شود. از این نقطه به بعد، حتی در صورت حذف نیرو، نمونه دیگر به طول اولیه بازنمی‌گردد. این مقدار به عنوان تنش تسلیم شناخته شده و یکی از مهم‌ترین پارامترهای طراحی قطعات صنعتی است.

۳- ناحیه پلاستیک (Plastic Region)

پس از عبور از تنش تسلیم، ماده وارد ناحیه پلاستیک می‌شود. در این مرحله تغییر شکل دائمی رخ داده و طول نمونه به طور قابل توجهی افزایش پیدا می‌کند. بسیاری از فلزات مهندسی در این ناحیه قابلیت شکل‌دهی مناسبی دارند که در فرآیندهایی مانند نورد، کشش سیم و فورج مورد استفاده قرار می‌گیرد.

۴- استحکام کششی نهایی (Ultimate Tensile Strength)

با ادامه آزمون، تنش به بیشترین مقدار خود می‌رسد که به آن استحکام کششی نهایی یا UTS گفته می‌شود. این مقدار بیانگر بیشترین تنشی است که ماده قبل از شروع گردن‌شدگی (Necking) قادر به تحمل آن است.

۵- شکست نمونه (Fracture)

در مرحله نهایی، سطح مقطع نمونه به علت گردن‌شدگی کاهش یافته و در نهایت نمونه دچار شکست می‌شود. محل، نوع و شکل شکست اطلاعات ارزشمندی درباره رفتار ماده، کیفیت تولید و حتی نوع عملیات حرارتی انجام شده ارائه می‌دهد.

استانداردهای آزمون کشش

برای اینکه نتایج آزمون در آزمایشگاه‌های مختلف قابل مقایسه باشد، آزمون کشش باید مطابق استانداردهای معتبر بین‌المللی انجام شود. این استانداردها ابعاد نمونه، سرعت آزمون، شرایط محیطی، روش اندازه‌گیری و نحوه گزارش نتایج را مشخص می‌کنند.

عوامل مؤثر بر نتایج آزمون کشش

اگرچه آزمون کشش یک روش استاندارد است، اما عوامل مختلفی می‌توانند بر نتایج اندازه‌گیری شده تأثیر بگذارند. رعایت دقیق شرایط آزمون برای دستیابی به نتایج قابل اعتماد ضروری است.

• ابعاد و هندسه نمونه
• کیفیت ماشین‌کاری نمونه
• دمای محیط آزمون
• سرعت اعمال نیرو
• هم‌محوری فک‌های دستگاه
• دقت کالیبراسیون دستگاه
• نوع اکستنسومتر
• شرایط نگهداری نمونه
• رطوبت محیط (برای پلیمرها)
• وجود ترک یا عیوب اولیه در نمونه

کاربرد آزمون کشش در صنایع مختلف

امروزه آزمون کشش یکی از آزمون‌های پایه در کنترل کیفیت مواد و محصولات صنعتی محسوب می‌شود و در بسیاری از صنایع به عنوان یکی از الزامات استانداردهای تولید مورد استفاده قرار می‌گیرد.

• صنعت خودرو
• صنایع نفت، گاز و پتروشیمی
• تولید لوله و اتصالات
• صنایع پلیمر و پلاستیک
• صنایع بسته‌بندی
• کارخانجات فولاد و ریخته‌گری
• تولید سیم و کابل
• صنایع هوافضا
• تجهیزات پزشکی
• دانشگاه‌ها و مراکز تحقیقاتی

مزایای انجام آزمون کشش

• تعیین دقیق خواص مکانیکی مواد
• کنترل کیفیت محصولات تولیدی
• بررسی انطباق با استانداردهای بین‌المللی
• انتخاب مناسب‌ترین ماده برای طراحی قطعات
• کاهش احتمال شکست در سرویس
• بهبود فرآیند تولید
• مقایسه مواد مختلف
• افزایش ایمنی محصولات

سوالات متداول درباره آزمون کشش

آزمون کشش چیست؟

آزمون کشش یک آزمون مکانیکی استاندارد است که در آن نمونه تحت نیروی کششی کنترل‌شده قرار می‌گیرد تا خواصی مانند استحکام کششی، تنش تسلیم، مدول الاستیسیته، کرنش و درصد ازدیاد طول اندازه‌گیری شود.

آزمون کشش بر روی چه موادی انجام می‌شود؟

این آزمون برای طیف گسترده‌ای از مواد از جمله فلزات، پلیمرها، لاستیک‌ها، کامپوزیت‌ها، سیم، کابل، ورق‌های فلزی، الیاف، چوب و بسیاری از مواد مهندسی دیگر قابل انجام است.

تفاوت استحکام کششی و تنش تسلیم چیست؟

تنش تسلیم نقطه‌ای است که در آن تغییر شکل دائمی ماده آغاز می‌شود، در حالی که استحکام کششی نهایی بیشترین تنشی است که نمونه قبل از شروع شکست قادر به تحمل آن است.

آیا آزمون کشش مخرب است؟

بله. در اغلب موارد آزمون تا زمان شکست نمونه ادامه پیدا می‌کند؛ بنابراین نمونه پس از پایان آزمون قابل استفاده نخواهد بود.

نتایج آزمون کشش شامل چه اطلاعاتی است؟

گزارش آزمون معمولاً شامل نمودار تنش-کرنش، نیروی شکست، استحکام کششی نهایی، تنش تسلیم، مدول یانگ، درصد ازدیاد طول، کاهش سطح مقطع و اطلاعات نمونه است.

چرا استاندارد آزمون اهمیت دارد؟

رعایت استانداردهایی مانند ASTM و ISO باعث می‌شود نتایج به‌دست‌آمده در آزمایشگاه‌های مختلف قابل مقایسه بوده و از دقت و تکرارپذیری بالایی برخوردار باشند.

جمع‌بندی

آزمون کشش یکی از بنیادی‌ترین روش‌های ارزیابی خواص مکانیکی مواد است و اطلاعات حاصل از آن نقش مهمی در طراحی مهندسی، کنترل کیفیت، انتخاب مواد و توسعه محصولات جدید دارد. اجرای آزمون مطابق استانداردهای بین‌المللی و استفاده از تجهیزات کالیبره‌شده، دقت و قابلیت اعتماد نتایج را تضمین می‌کند. با تحلیل صحیح نمودار تنش-کرنش می‌توان رفتار مواد را در شرایط واقعی پیش‌بینی کرده و از بروز شکست‌های ناخواسته در کاربردهای صنعتی جلوگیری کرد.

برای انجام آزمون کشش مطابق استانداردهای بین‌المللی، استفاده از دستگاه آزمون کشش یونیورسال (Universal Testing Machine) با دقت مناسب، لودسل کالیبره و نرم‌افزار تحلیل داده ضروری است.
