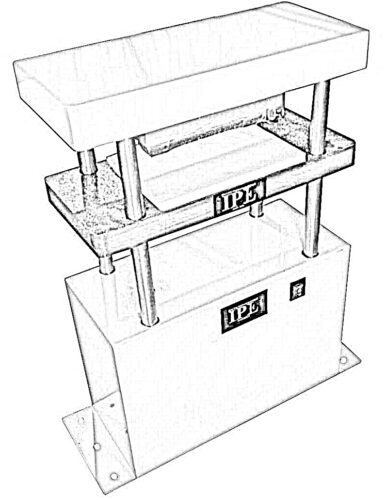

دستگاه پانج دمبل اتوماتیک

دستگاه پانچ دمبل اتوماتیک یک ابزار تخصصی است که برای تهیه نمونه‌های دقیق و استاندارد به شکل دمبل از مواد مختلف (مانند پلاستیک، لاستیک، کامپوزیت‌ها و فلزات نازک) برای انجام آزمون کشش (تنسایل) استفاده می‌شود. این دستگاه با هدف افزایش سرعت، دقت و تکرارپذیری در فرآیند آماده‌سازی نمونه‌ها طراحی شده است و نقش مهمی در آزمایشگاه‌های کنترل کیفیت، تحقیق و توسعه ایفا می‌کند.
در زیر به توضیح کامل اجزای اصلی، نحوه عملکرد، مزایا و کاربردهای این دستگاه می‌پردازیم:
اجزای اصلی دستگاه پانچ دمبل اتوماتیک:
* واحد پانچ (Punching Unit):
* سنبه و ماتریس (Punch and Die): قالب‌های اصلی برش که شکل دمبل مورد نظر را ایجاد می‌کنند. این قالب‌ها با دقت بالا و بر اساس استانداردهای مختلف (مانند ASTM D638، ASTM D412، ISO 527 و غیره) ساخته می‌شوند و معمولاً قابل تعویض هستند تا بتوان نمونه‌هایی با ابعاد مختلف تهیه کرد.
* سیستم محرک (Actuation System): نیروی لازم برای پانچ کردن نمونه را فراهم می‌کند. این سیستم می‌تواند هیدرولیک، پنوماتیک یا الکترومکانیکی باشد. سیستم‌های هیدرولیک و پنوماتیک معمولاً برای مواد ضخیم‌تر و سخت‌تر مناسب هستند، در حالی که سیستم‌های الکترومکانیکی دقت بالاتری در کنترل حرکت دارند.
* مکانیزم تغذیه مواد (Material Feeding Mechanism): وظیفه قرار دادن نمونه از ماده اولیه زیر سنبه و ماتریس را بر کاربر است.
* سیستم کنترل (Control System):
* واحد پردازش مرکزی (CPU/Controller): مغز دستگاه است که عملکرد کلیه اجزا را هماهنگ می‌کند.
* صفحه نمایش و رابط کاربری (Display and User Interface): امکان تنظیم پارامترهای پانچ (مانند تعداد نمونه، سرعت پانچ، موقعیت پانچ)، مشاهده وضعیت دستگاه و عیب‌یابی را فراهم می‌کند. در این دستگاه 2 نمونه از دستگاه با صفحه نمایش ارائه میگردد، نمونه اول مدل APA با صفحه نمایش رنگی 3.5 اینچی بهمراه تاچ و نمونه دوم مدل APL صفحه نمایش تک رنگ با کیپد است. نمونه ای ساده از دستگاه نیز قابل سفارش است که در این مدل با کد APB دستگاه دارای کلید انجام پانچ و فاقد نمایشگر میباشد.
* سنسورها و فیدبک‌ها (Sensors and Feedbacks): اطلاعات مربوط به موقعیت مواد، فشار پانچ و وضعیت ایمنی را به سیستم کنترل ارسال می‌کنند.
* برنامه‌ریزی و ذخیره تنظیمات (Programming and Setting Storage): امکان ذخیره تنظیمات پانچ برای مواد و استانداردهای مختلف را می‌دهد تا در دفعات بعدی به راحتی قابل استفاده باشند.
* سیستم ایمنی (Safety System):
* محافظ‌های فیزیکی (Physical Guards): برای جلوگیری از تماس اپراتور با قسمت‌های متحرک و خطرناک دستگاه تعبیه می‌شوند.
* سنسورهای ایمنی (Safety Sensors): در صورت وجود مانع یا باز بودن محافظ‌ها، عملکرد دستگاه را متوقف می‌کنند.
* دکمه توقف اضطراری (Emergency Stop Button): برای توقف فوری دستگاه در مواقع خطرناک.
* ساختار و بدنه دستگاه (Frame and Structure):
* بدنه‌ای مستحکم و پایدار که از لرزش و جابجایی دستگاه در حین کار جلوگیری می‌کند.
* میز کار صاف و مقاوم برای قرارگیری مواد اولیه.
نحوه عملکرد دستگاه پانچ دمبل اتوماتیک:
* آماده‌سازی: اپراتور ماده اولیه (ورق، قطعه یا فیلم) را بر روی میز کار یا در سیستم تغذیه دستگاه قرار می‌دهد.
* تنظیمات: از طریق رابط کاربری، استاندارد مورد نظر برای نمونه دمبل (مانند ASTM D638 Type I)، ضخامت ماده و تعداد نمونه‌های مورد نیاز تنظیم می‌شود. در صورت نیاز، موقعیت دقیق پانچ نیز برنامه‌ریزی می‌گردد.
* تغذیه مواد: سیستم تغذیه اتوماتیک، ماده اولیه را به موقعیت پانچ منتقل می‌کند.
* پانچ: سیستم محرک با اعمال نیروی لازم، سنبه را به سمت ماتریس حرکت داده و نمونه دمبل را از ماده اولیه برش می‌دهد.
* خارج کردن نمونه: پس از پانچ، مکانیزم خروج نمونه، قطعه دمبل پانچ شده را به محل جمع‌آوری منتقل می‌کند.
* تکرار: این فرآیند به صورت اتوماتیک برای تعداد نمونه‌های تعیین شده تکرار می‌شود.
مزایای استفاده از دستگاه پانچ دمبل اتوماتیک:
* دقت بالا: پانچ نمونه‌ها با ابعاد دقیق و مطابق با استانداردهای مورد نظر، که برای حصول نتایج قابل اعتماد در آزمون کشش ضروری است.
* تکرارپذیری: تولید نمونه‌های یکنواخت و با کیفیت در تعداد بالا، که خطای انسانی را کاهش می‌دهد.
* سرعت و کارایی: فرآیند پانچ به صورت خودکار و سریع انجام می‌شود، که باعث افزایش بهره‌وری در آزمایشگاه می‌گردد.
* ایمنی: سیستم‌های ایمنی تعبیه شده در دستگاه، خطر آسیب دیدگی اپراتور را به حداقل می‌رساند.
* سهولت استفاده: رابط کاربری معمولاً بصری و کاربرپسند است و نیاز به آموزش تخصصی پیچیده ندارد.
* کاهش ضایعات مواد: پانچ دقیق می‌تواند به کاهش میزان مواد پرت شده کمک کند.
* قابلیت تنظیم و برنامه‌ریزی: امکان تنظیم پارامترهای پانچ برای مواد و استانداردهای مختلف.
کاربردهای دستگاه پانچ دمبل اتوماتیک:
* آزمایشگاه‌های کنترل کیفیت: برای تهیه نمونه‌های استاندارد از مواد ورودی، محصولات در حال تولید و محصولات نهایی جهت انجام آزمون‌های کشش و اطمینان از کیفیت مواد.
* مراکز تحقیق و توسعه: برای تهیه نمونه‌های دقیق از مواد جدید یا مواد اصلاح شده جهت بررسی خواص مکانیکی آن‌ها.
* صنایع تولیدی: در صنایعی مانند پلاستیک، لاستیک، خودروسازی، هوافضا، بسته‌بندی و غیره برای آماده‌سازی نمونه‌های آزمون از مواد مورد استفاده.
* موسسات آموزشی و پژوهشی: برای آموزش دانشجویان و محققان در زمینه آماده‌سازی نمونه‌های آزمون مواد.
* آزمایشگاه‌های شخص ثالث: ارائه خدمات آماده‌سازی نمونه برای سایر صنایع و مراکز.
نکات مهم در انتخاب دستگاه پانچ دمبل اتوماتیک:
* استانداردهای قابل پشتیبانی: اطمینان از اینکه دستگاه قادر به پانچ نمونه‌ها مطابق با استانداردهای مورد نیاز شما (ASTM، ISO و غیره) باشد.
* نوع مواد قابل پانچ: بررسی کنید که دستگاه برای پانچ مواد مورد نظر شما (از نظر جنس و ضخامت) مناسب باشد.
* سرعت و ظرفیت پانچ: بسته به حجم کار آزمایشگاه، سرعت و تعداد نمونه‌های قابل پانچ در واحد زمان اهمیت دارد.
* دقت پانچ: دقت ابعاد نمونه‌های پانچ شده باید با الزامات آزمون کشش مطابقت داشته باشد.
* سیستم کنترل و رابط کاربری: سهولت استفاده و امکانات برنامه‌ریزی دستگاه را در نظر بگیرید.
* سیستم ایمنی: وجود سیستم‌های ایمنی مناسب برای محافظت از اپراتور ضروری است.
* قابلیت اطمینان و دوام: کیفیت ساخت و قطعات استفاده شده در دستگاه بر طول عمر و عملکرد آن تاثیرگذار است.
* خدمات پس از فروش و پشتیبانی: دسترسی به خدمات تعمیر و نگهداری و قطعات یدکی از اهمیت بالایی برخوردار است.
به طور خلاصه، دستگاه پانچ دمبل اتوماتیک یک ابزار حیاتی برای آماده‌سازی دقیق و کارآمد نمونه‌های دمبل جهت انجام آزمون‌های کشش است که به بهبود کیفیت و سرعت فرآیندهای آزمایشگاهی کمک شایانی می‌کند.

تمامی امکانات دستگاه قابل سفارشی سازی بوده و بر اساس نیاز مشتری ارائه میگردد.
